Geodeta do tyczenia budynku: Dokumenty i proces krok po kroku

Geodezyjne wytyczenie budynku to kluczowy etap każdej budowy, który formalnie ją rozpoczyna i zapewnia zgodność z projektem. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat tego, jakie dokumenty musisz przygotować dla geodety, jak przebiega proces tyczenia krok po kroku oraz jak efektywnie współpracować z geodetą i kierownikiem budowy, aby uniknąć błędów i opóźnień.

Dlaczego precyzyjne wytyczenie budynku to fundament całej inwestycji?

Z mojego doświadczenia wynika, że geodezyjne wytyczenie budynku to absolutnie kluczowy, pierwszy formalny etap budowy. To nie tylko techniczna czynność, ale przede wszystkim gwarancja, że Twój wymarzony dom stanie dokładnie tam, gdzie został zaprojektowany, i będzie zgodny z obowiązującymi przepisami Prawa budowlanego. Bez tego kroku, cała inwestycja stoi na bardzo chwiejnych podstawach.

Czym jest geodezyjne wytyczenie i dlaczego nie można go pominąć?

Geodezyjne wytyczenie budynku to nic innego jak przeniesienie na grunt, w sposób precyzyjny i zgodny z projektem, kluczowych elementów obiektu, takich jak jego osie konstrukcyjne, narożniki czy punkt wysokościowy "zero". Jest to proces ściśle uregulowany prawnie i stanowi formalne rozpoczęcie budowy. Nie można go pominąć, ponieważ bez tego oficjalnego aktu, budowa nie może zostać legalnie rozpoczęta ani kontynuowana. To właśnie na podstawie tyczenia ekipa budowlana rozpoczyna prace ziemne i fundamentowe, mając pewność co do dokładnego położenia przyszłego budynku.

Konsekwencje prawne i finansowe błędów na tym etapie co ryzykujesz?

Błędy popełnione na etapie geodezyjnego wytyczenia to jedne z najdroższych i najtrudniejszych do naprawienia. Mówiąc wprost, ryzykujesz bardzo wiele. Potencjalne konsekwencje to m.in. konieczność rozbiórki części lub nawet całości już wybudowanego obiektu, co generuje ogromne straty finansowe i czasowe. Mogą pojawić się również kary finansowe, znaczne opóźnienia w realizacji inwestycji, a w skrajnych przypadkach nawet problemy z odbiorem budynku przez nadzór budowlany. Nie zapominajmy także o potencjalnych sporach z sąsiadami, jeśli budynek zostanie wytyczony zbyt blisko granicy działki lub na cudzym terenie. Naprawdę warto zadbać o precyzję na tym etapie.

Checklista dla inwestora: Komplet dokumentów, które musisz przekazać geodecie

Aby geodeta mógł sprawnie i bezbłędnie wykonać swoją pracę, potrzebuje od Ciebie kompletu niezbędnych dokumentów. Pamiętaj, że kompletna i aktualna dokumentacja to podstawa przyspiesza pracę geodety i minimalizuje ryzyko pomyłek, które, jak już wspomniałem, mogą być bardzo kosztowne.

Projekt budowlany dlaczego rzut fundamentów i plan zagospodarowania to podstawa?

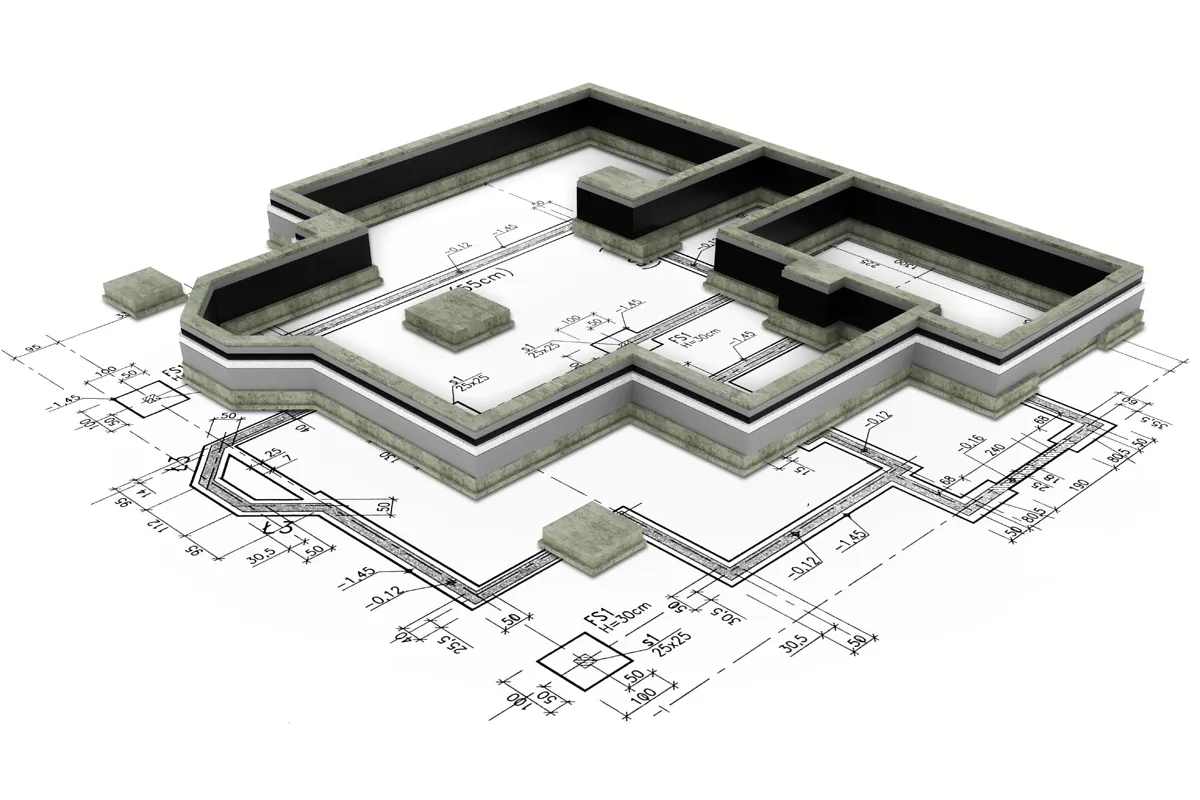

Projekt budowlany to absolutna podstawa. Geodeta potrzebuje go, aby przenieść na grunt wszystkie założenia projektowe. Szczególnie ważne są dla niego dwie części: projekt zagospodarowania działki lub terenu, który precyzyjnie określa lokalizację budynku względem granic działki, istniejących obiektów i infrastruktury, oraz rzut fundamentów i rzut parteru. Te elementy dostarczają geodecie informacji o kształcie, wymiarach i, co najważniejsze, o osiach konstrukcyjnych obiektu. To one są kluczowe do zdefiniowania, gdzie dokładnie stanie Twój dom i jak będzie zorientowany w przestrzeni.

Pozwolenie na budowę formalne zielone światło dla geodety.

Zanim geodeta przystąpi do tyczenia, musi mieć pewność, że cała inwestycja jest legalna. Dlatego niezbędna jest ostateczna decyzja o pozwoleniu na budowę lub, w przypadku zgłoszenia, potwierdzenie braku sprzeciwu. Jest to oficjalny dokument urzędowy, który legalizuje cały proces budowlany i potwierdza, że projekt jest zgodny z obowiązującymi przepisami. Bez tego dokumentu geodeta nie może wykonać tyczenia, ponieważ byłoby to działanie niezgodne z prawem.

Dziennik budowy przygotuj go na najważniejszy pierwszy wpis.

Dziennik budowy to swoista kronika Twojej inwestycji. Musisz go dostarczyć geodecie na miejsce tyczenia. Dlaczego? Ponieważ to właśnie w nim geodeta dokonuje pierwszego, kluczowego wpisu, który oficjalnie potwierdza wytyczenie obiektu i formalne rozpoczęcie robót budowlanych. Ten wpis jest niezwykle ważny bez niego, z punktu widzenia prawa, budowa nie została oficjalnie rozpoczęta, co może skutkować poważnymi problemami przy późniejszym odbiorze budynku.

Dodatkowe dane: numer działki, obręb jak ułatwić geodecie start?

Oprócz formalnych dokumentów, istnieją również dodatkowe informacje, które mogą znacząco ułatwić i przyspieszyć pracę geodety. Warto przygotować takie dane jak numer działki i obręb ewidencyjny, co pomoże geodecie w szybkim zlokalizowaniu nieruchomości w systemach geodezyjnych i zgłoszeniu prac w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Choć mapa do celów projektowych jest dokumentem wcześniejszym, często stanowi ona podstawę dla projektu zagospodarowania terenu i jej posiadanie również może być pomocne.

Jak wygląda wytyczenie budynku krok po kroku? Zrozum proces i bądź gotowy

Zrozumienie, jak przebiega proces geodezyjnego wytyczenia budynku, pozwoli Ci lepiej przygotować się do tego etapu i efektywniej współpracować z geodetą i kierownikiem budowy. Poniżej przedstawiam chronologiczny przebieg prac, od tych "za kulisami" po działania na Twojej działce.

Krok 1: Analiza dokumentacji i zgłoszenie prac w urzędzie niewidoczna praca geodety.

Zanim geodeta pojawi się na Twojej działce, wykonuje szereg wstępnych działań, które są dla Ciebie często niewidoczne. Najpierw zgłasza planowane prace w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). To formalność, która pozwala mu legalnie pozyskać niezbędne dane i rozpocząć pracę. Następnie, co równie ważne, geodeta szczegółowo analizuje otrzymany od Ciebie projekt budowlany. To czas na weryfikację wszystkich wymiarów, osi i punktów odniesienia, aby precyzyjnie przygotować się do przeniesienia ich z papieru na grunt.

Krok 2: Prace w terenie co oznaczają kolorowe paliki i ławy drutowe?

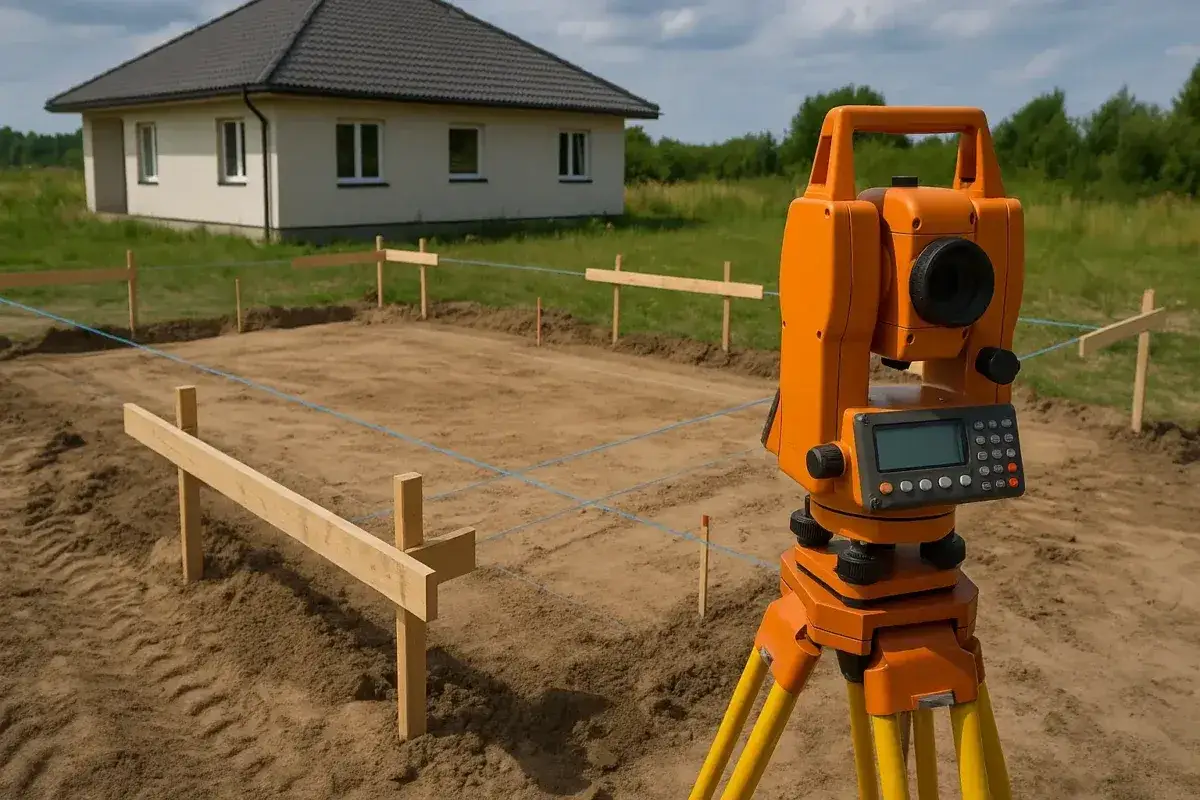

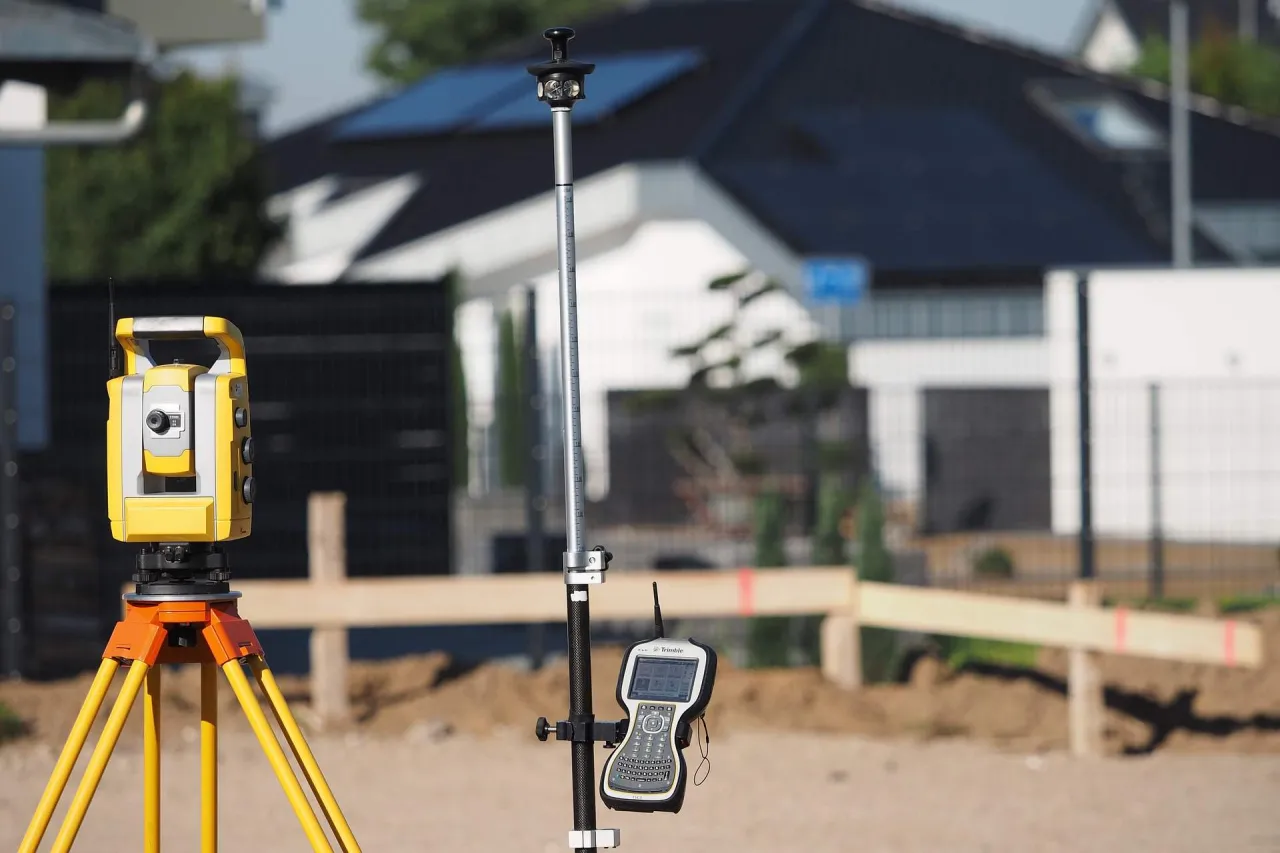

To jest moment, kiedy geodeta pojawia się na Twojej działce. Wykorzystując specjalistyczny sprzęt, taki jak tachimetr czy odbiornik GPS, przenosi kluczowe punkty z projektu na grunt. Te punkty są następnie oznaczane w terenie. Najczęściej używa się do tego celu palików lub kołków, które są widocznymi znacznikami. W przypadku budynków z fundamentami, często stosuje się tzw. ławy drutowe (ciesielskie). Są to konstrukcje z desek i drutu, ustawiane poza obrysem przyszłego wykopu, które pozwalają na zachowanie wyznaczonych osi nawet po wykonaniu wykopów, co jest niezwykle praktyczne dla ekipy budowlanej.

Krok 3: Wyznaczanie osi konstrukcyjnych i punktu "zero" czyli gdzie dokładnie stanie Twój dom.

Podczas prac w terenie geodeta wyznacza kilka fundamentalnych elementów. Po pierwsze, są to główne osie konstrukcyjne budynku linie, które definiują położenie ścian nośnych i są podstawą dla całej konstrukcji. Po drugie, wyznaczane są charakterystyczne punkty lub narożniki, które określają dokładny obrys budynku. Po trzecie, i to jest niezwykle ważne, geodeta wyznacza punkt wysokościowy "zero", zwany również reperem. Jest to punkt odniesienia dla wszystkich pomiarów wysokościowych na budowie, najczęściej odpowiadający poziomowi gotowej posadzki parteru. Dzięki niemu masz pewność, że Twój dom będzie miał odpowiednią wysokość względem terenu.

Krok 4: Szkic z tyczenia i historyczny wpis do dziennika budowy oficjalne rozpoczęcie budowy.

Po zakończeniu wszystkich pomiarów i oznaczeń w terenie, praca geodety nie jest jeszcze skończona. Kolejnym krokiem jest sporządzenie szkicu tyczenia. Jest to dokumentacja graficzna, która potwierdza wykonanie czynności geodezyjnych i przedstawia wytyczone elementy. Następnie, co jest formalnie najważniejsze, geodeta dokonuje wpisu do dziennika budowy. Ten wpis jest oficjalnym potwierdzeniem wytyczenia budynku i stanowi zielone światło dla ekipy budowlanej do rozpoczęcia dalszych prac. Bez tego wpisu, budowa nie może być legalnie kontynuowana.

Współpraca na linii inwestor geodeta kierownik budowy: Kto za co odpowiada?

Efektywna współpraca między wszystkimi stronami zaangażowanymi w proces tyczenia jest kluczowa dla sprawnego przebiegu inwestycji. Jako inwestor, warto wiedzieć, kto za co odpowiada, aby uniknąć nieporozumień i opóźnień.

Rola inwestora: Twoje obowiązki przed i w trakcie wizyty geodety.

Jako inwestor, masz kilka kluczowych obowiązków. Przede wszystkim, musisz dostarczyć geodecie komplet aktualnej dokumentacji projekt budowlany, pozwolenie na budowę (lub zgłoszenie) oraz dziennik budowy. To Twoja odpowiedzialność, aby te dokumenty były kompletne i zgodne ze stanem faktycznym. Po drugie, niezwykle ważne jest przygotowanie działki. Oczyść teren z wysokiej trawy, krzaków, gruzu czy innych przeszkód, które mogłyby utrudniać geodecie swobodny i precyzyjny pomiar. Upewnij się również, że geodeta ma zapewniony dostęp do działki w uzgodnionym terminie.

Uprawniony geodeta dlaczego tylko specjalista może legalnie wytyczyć budynek?

Tyczenie budynku to nie jest zadanie dla każdego. Może je wykonać wyłącznie geodeta posiadający odpowiednie uprawnienia zawodowe (zakres 1). Jest to wymóg prawny, który ma na celu zapewnienie rzetelności i precyzji pomiarów. Dlaczego to takie ważne? Ponieważ błędy na tym etapie mają daleko idące konsekwencje. Uprawniony geodeta gwarantuje, że pomiary zostaną wykonane zgodnie ze sztuką geodezyjną i obowiązującymi przepisami, co jest kluczowe dla bezpieczeństwa i legalności całej inwestycji.

Obecność kierownika budowy kluczowe ustalenia techniczne na placu budowy.

Zawsze rekomenduję, aby podczas tyczenia na działce był obecny kierownik budowy. Jego obecność jest kluczowa dla ustalenia szczegółów technicznych z geodetą. To właśnie wtedy zapadają decyzje, czy tyczone mają być osie konstrukcyjne, czy może zewnętrzne krawędzie ścian. Kierownik budowy może również ustalić, czy osie mają być przeniesione na ławy ciesielskie, co jest niezwykle pomocne dla ekipy wykonawczej. Wspólna obecność i komunikacja na tym etapie zapewniają spójność działań i minimalizują ryzyko nieporozumień na dalszych etapach budowy.

Najczęstsze pytania i problemy jak uniknąć kosztownych opóźnień?

W mojej praktyce często spotykam się z podobnymi pytaniami i problemami ze strony inwestorów. Chcę Ci pomóc ich uniknąć, dlatego zebrałem najczęściej pojawiające się kwestie i przedstawiłem praktyczne rozwiązania.

Jak przygotować działkę, aby ułatwić pracę geodecie i przyspieszyć proces?

Dobre przygotowanie terenu to podstawa, by praca geodety przebiegła sprawnie. Przede wszystkim, oczyść działkę z wszelkich przeszkód wysokiej trawy, krzaków, gałęzi, gruzu, a nawet starych fundamentów czy resztek po poprzednich budynkach. Wszystko, co utrudnia swobodne poruszanie się i widoczność dla sprzętu pomiarowego, powinno zostać usunięte. Dodatkowo, jeśli to możliwe, postaraj się, aby teren był w miarę możliwości wyrównany. To nie tylko ułatwi pracę geodecie, ale także przyspieszy proces tyczenia, co w efekcie przełoży się na szybsze rozpoczęcie właściwych prac budowlanych.

Osie czy obrys budynku? Co jest tyczone i co to oznacza dla ekipy budowlanej?

To częste pytanie. Standardowo, geodeta tyczy osie konstrukcyjne budynku. Są to linie, które stanowią punkty odniesienia dla ścian nośnych i są fundamentalne dla prawidłowego wykonania konstrukcji. Jednak w zależności od ustaleń z kierownikiem budowy, geodeta może również wytyczyć obrys zewnętrzny budynku. Dla ekipy budowlanej tyczenie osi jest zazwyczaj wystarczające, ponieważ na ich podstawie są w stanie precyzyjnie wyznaczyć szerokość fundamentów i ścian. Jeśli jednak kierownik budowy preferuje tyczenie obrysu, warto to uzgodnić z geodetą wcześniej, aby uniknąć nieporozumień i dodatkowych prac.

Przeczytaj również: Rozbiórka budynku gospodarczego: Gdzie i jak zgłosić online?

Ile trwa tyczenie i od czego zależy czas oczekiwania na usługę?

Samo tyczenie na działce to zazwyczaj kwestia od kilku godzin do jednego dnia roboczego. Czas ten zależy od skomplikowania projektu budynku, jego wielkości oraz warunków terenowych (np. ukształtowania terenu, ilości przeszkód). Należy jednak pamiętać, że na samą usługę geodezyjną możesz czekać dłużej. Czas oczekiwania zależy od kilku czynników: dostępności geodety (szczególnie w sezonie budowlanym), lokalizacji działki, a także czasu potrzebnego na zgłoszenie prac w urzędzie i pozyskanie niezbędnych materiałów z PODGiK. Dlatego zawsze rekomenduję, aby skontaktować się z geodetą z odpowiednim wyprzedzeniem, najlepiej kilka tygodni przed planowanym terminem rozpoczęcia prac.
